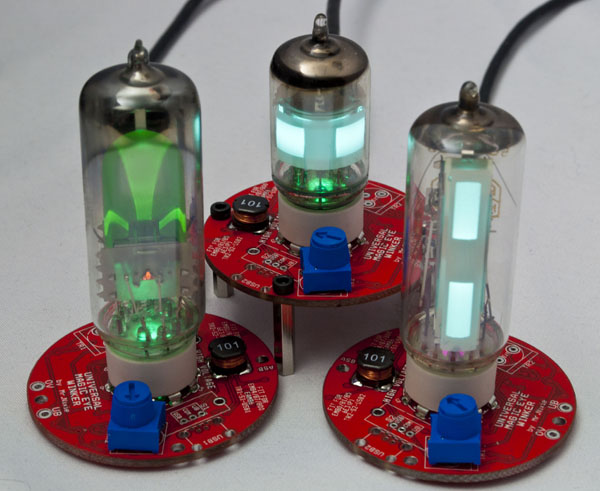

Magic Eye Winker


Röhren und Abstandshalter sind nicht Bestandteil des Bausatzes
Tubes and PCB supports are not includes in this kit

A quite sensless circuit • Eine völlig sinnfreie Schaltung

Speziell für die Steampunk-Gemeinde präsentiert Mr. Nixie eine kleine Schaltung, die nichts weiter macht, als dass sich non-stop der Magischen Fächer oder das Magische Band langsam öffnet und schließt.
Die Schaltung ist recht universell ausgelegt und mit minimalem Aufwand sofort einsatzbereit.
 Neben einer Spannungsversorung via USB für alle 6V Röhren kann auch eine externe Versorgung, über z.B. ein Batterie- oder Akkupack vorgenommen werden; hier sind dann sogar höhere Spannungen möglich.

Mit einem Durchmesser von nur 50 mm passt die Schaltung in nahezu jedes nur vorstellbare Gehäuse.

Especially for the Steampunks Mr. Nixie presents a small gadget which does nothing else than that
non-stop "winking" the Magic Eye's screen.
The device is designed for universal use and with a minimal effort for assembling and setup.
In addition to an USB voltage supply for all tubes with 6V filament, it can also be powered by an external source, e.g. a battery or battery pack, even with a higher voltage for special filament requirements.

With a board diameter of only 50 mm, the device will fit into nearly every enclosure.

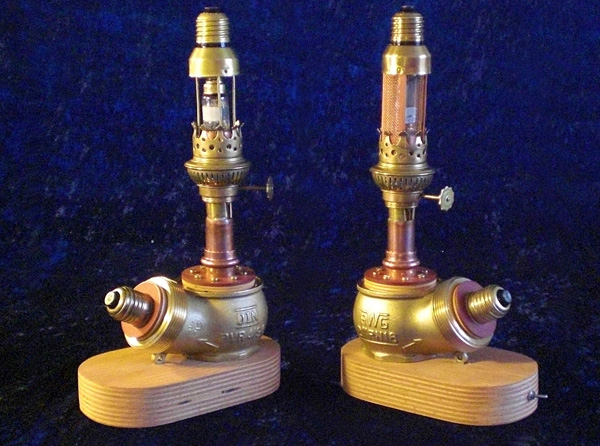

Junophor's Plasmafächer

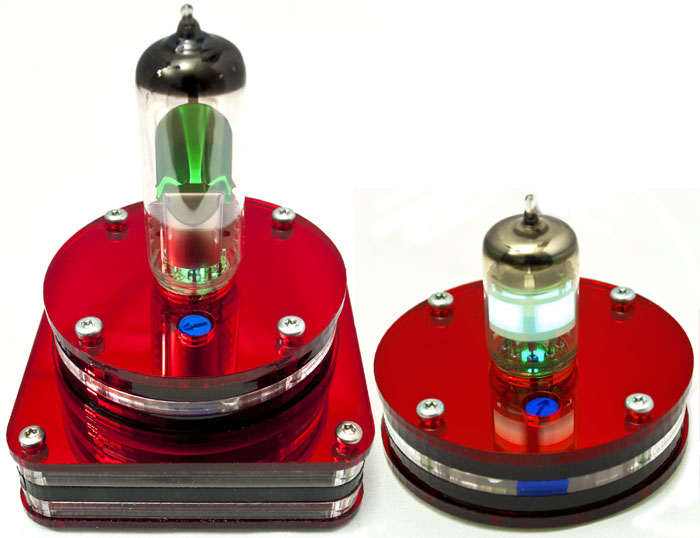

Plexiglasgehäuse von Mr.Nixie; entweder mit angedocktem Batteriefach für
4 x AA Mignon-Batterien für Akku- oder USB-Betrieb (schaltbar) oder ohne
Batteriefach für reinen USB-Betrieb. Demnächst erhältlich.


Download der Aufbauanleitung / Download the assembly manual

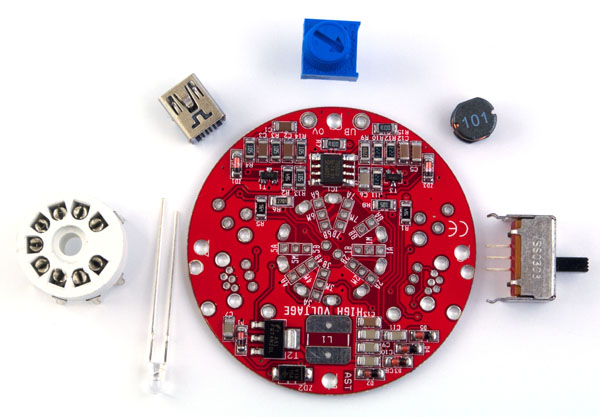

 Der Bausatz ist vollständig in SMD aufgebaut und schon vorbestückt. Es müssen nur sehr wenig bedrahtete Bauelemente von Hand bestückt werden.
The kit is completely designed in SMD and comes with pre-assembled parts. Therefore only a few through hole components must be assembled manually.



Welche Röhren können verwendet werden?
Which Magic Eye tubes are accepted?

Bei USB- oder 6V-Spannungsversorung
When powered via USB or external 6V supply
EM80 / EM81 / EM85 / 6BR5 / 6DA5 / 6E1(P) / 6DH7 / EAM86 / 6GX8
PM84 / EM84 / EM87 / EM800 / 6E2 / 6E3(P) / 4FG6 / 6FG6 / 6HU6

Bei höherer externer Spannungsversorgung (ab 12V)
When external powered with higher voltage (from 12V)
UM84 / 12FG6 / HM85 / 12DH7 / UM80 / 19BR5 / UM81 / 19DA5 / UM85 / 19DH7

Komplett Bausatz ohne Röhre und ohne Gehäuse
Complete Kit without tube and without enclosure

29,95 €
Empfohlenes Zubehör
Recommended Accessory

2 x USB A –> Mini USB B 1,8m Power Splitter
3,50 €
Wollen Sie extra Röhren dazukaufen?
Do you want to buy extra Magic Eye tubes in addition?

Die Kleinste • The Teeniest

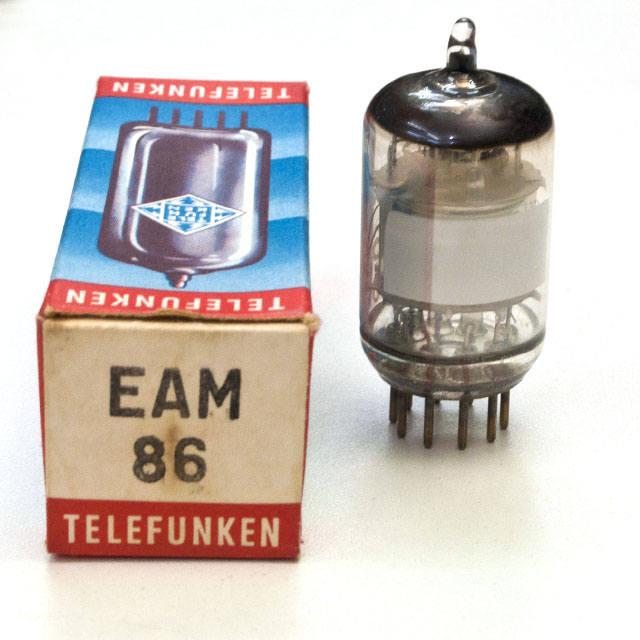

TELEFUNKEN EAM 86 NIB/NOS

13,50 €

Oríginal !

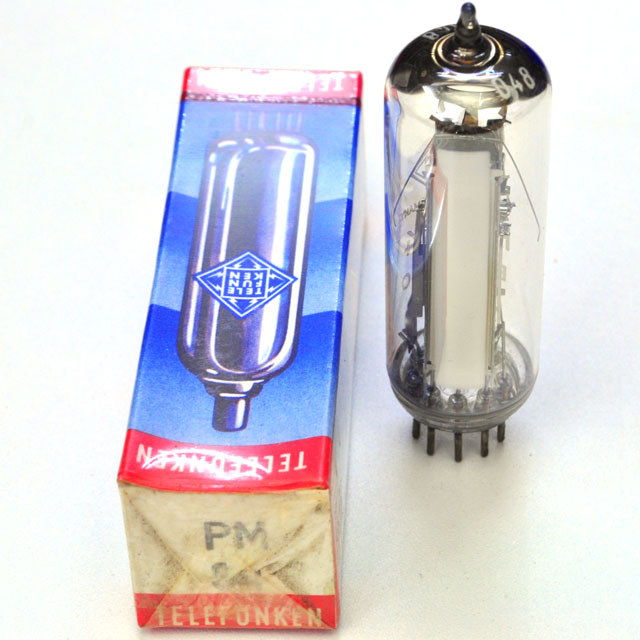

PM 84 NOS/NIB

14,50 €

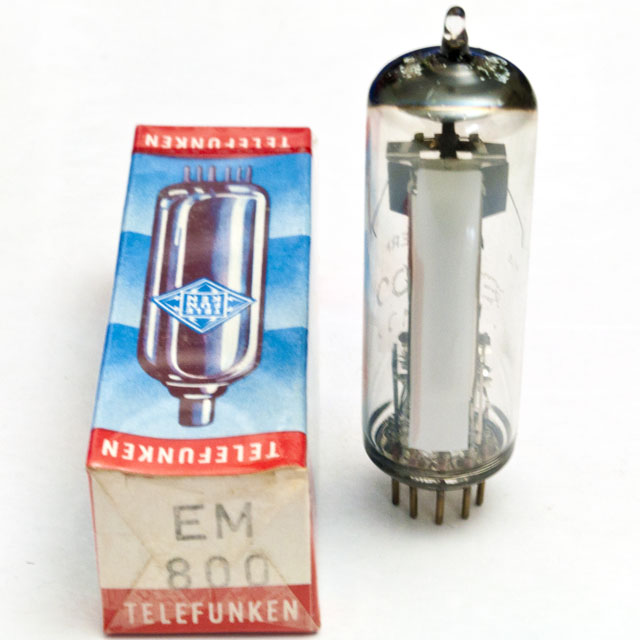

TELEFUNKEN EM 800 NIB

14,50 €

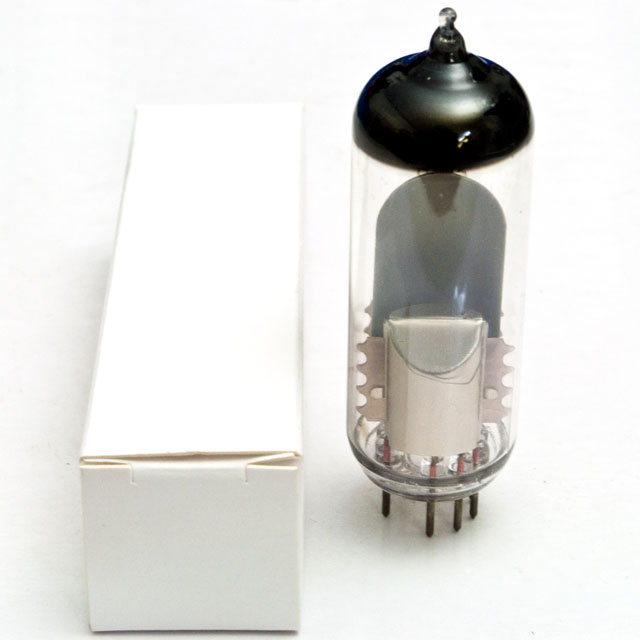

Russische 6E1P NOS
Russian 6E1P NOS
9,50 €

Original !
EM 80 NIB

21,50 €

Original für 12...18V !

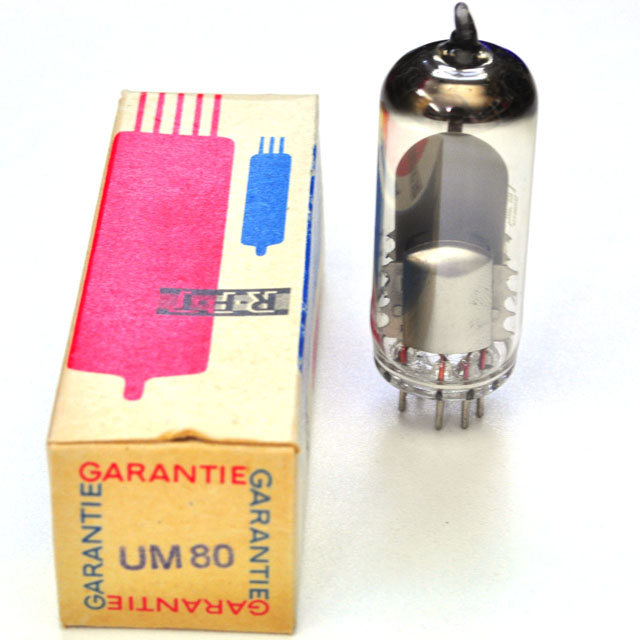

UM 80 NIB RFT/TELEFUNKEN
für 12...18V externe Spannungsversorgung
for 12...18V external power supply

20,50 €

Original für 12...18V !
UM 81 NIB TUNGSRAM
für 12...18V externe Spannungsversorgung
for 12...18V external power supply
22,50 €

!
Bitte nicht vergessen
Please don't forget

Versicherter Versand
Insured Shipping and Handling
Extra Versand für... / Extra shipping for...
  Ihren Warenkorb anzeigen
Show your Cart

Sie benötigen nur Röhren? Bitte anfragen.
You only want to purchase tubes? Please ask.

NOS = New Old Stock = Röhren neu und ungebraucht, aus Industrieverpackung, daher event. in neutraler Schachtel
NIB = New In Box = Röhren neu und ungebraucht, in Originalschachtel, event. sogar noch versiegelt (z.B. EM800 / EAM86)

Wollen Sie per Banküberweisung bezahlen?
Konto: Jürgen Grau • Nummer: 0789371708 • BLZ: 60010070 • Postbank • BIC: PBNKDEFF • IBAN: DE58600100700789371708

Die angegebenen Preise sind Bruttopreise incl. 19% MwSt. und zzgl. genannte Versandkosten.
